創新設計-崇禮滑雪大廳
來源：2018-01-036309 分享：
崇禮滑雪大廳的主要特點：雙曲面鋼網殼+雙曲面鋁板屋面。
(1)雙曲面鋼網殼：由總計12000根不在同一平面、不同空間角度的方管口200*100*8組成整體空間雙曲面.

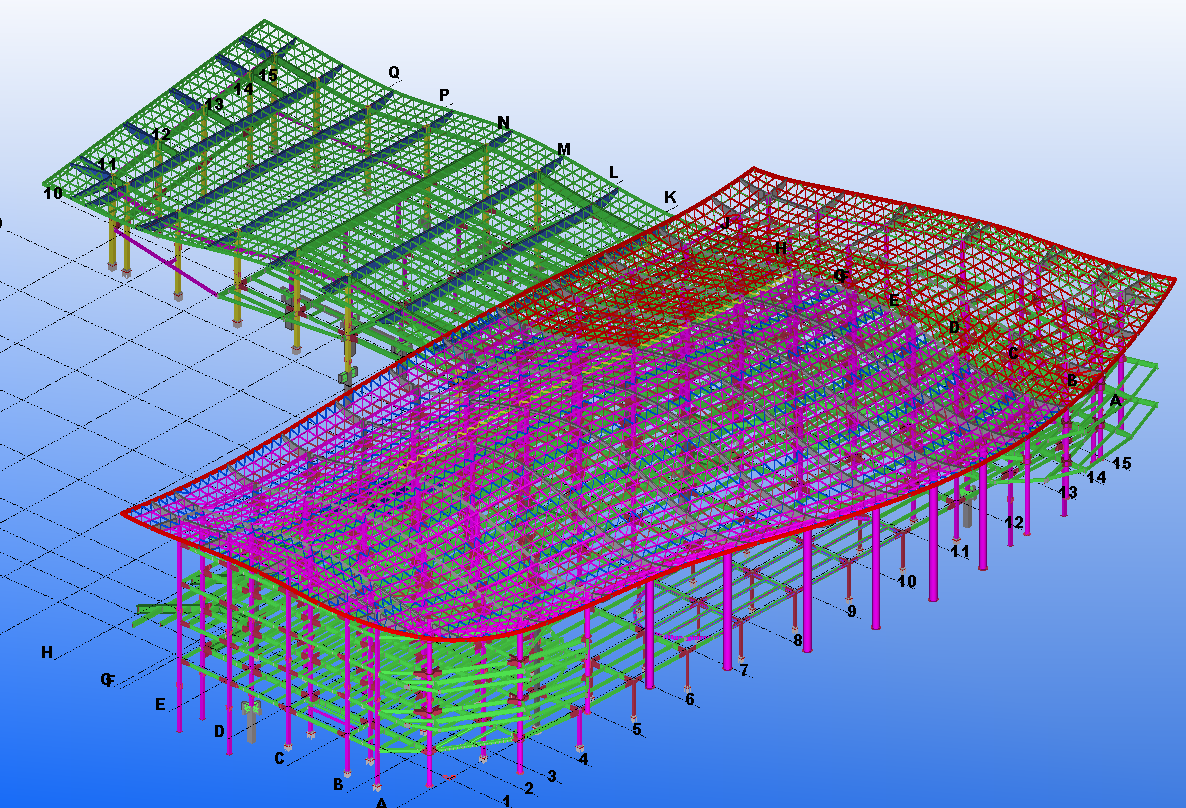

基本上每根桿件都與地面不垂直，難點在于設計院只給出了每根管的軸線組成的空間曲面.我們要根據方管軸線和曲面切線角度一根管一根管的在XSTEEL軟件中建成三維模型，工作量巨大！然后再根據三維模型給出每根方管的加工圖，也就是相貫線切割圖！
(2)雙曲面鋁板屋面：由總共8000多塊不在同一平面的不同尺寸的三角形鋁板組成，設計院只給出了鋼方管頂面的雙曲面.我們要建成此曲面“膨脹”230mm后的雙曲面，再據此做出8000多塊不同的鋁板加工圖。
期間，公司設計部、項目部的十多個同事在一個月的時間里攻堅克難、多方請教、日思夜想，與做一個科研項目無異！終于趕在工期節點前解決了所有設計與技術障礙，陸續開始出加工圖，現場加工制作已經驗證了成果的可靠性和準確度！
